Projektdetails:
Platinenbohrmaschine


Author:Bouni
Projektstatus:beta
Fortschitt:90% completed
Beschreibung:
Bau einer Platinenbohrmaschine die an einen Tisch geklemmt werden kann und von unten durch die Platine die Löcher bohrt. das anpeilen der Löcher soll mit Hilfe einer Webcam passieren

Mechanik

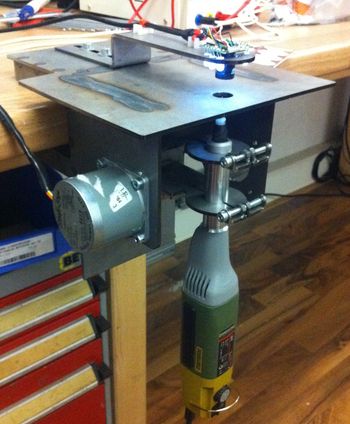

Die Vorrichtung ist so konstruiert, das sie an einer Tischplatte festgeklemmt wird. So ist das Gerät portabel und kann bei Nichtgebrauch einfach verstaut werden. Die Bohrmaschine ist eine Proxxon LB/E, die Langhals Variante wurde gewählt, um ein besseres einspannen in die Vorrichtung zu ermöglichen.
Die Bohrmaschine ist auf einem Stück Führungsschiene montiert, und wird von einem Exzenter nach oben gedrückt. Der Exzenter wird von einem Schrittmotor angetrieben.

Elektronik

Die Ansteuerung des Schrittmotors gestaltet sich recht einfach, da es sich um einen unipolaren Schrittmotor handelt.
