Projektdetails:
pwrcmdr

Author:bouni
Projektstatus:beta
Fortschitt:90% completed
Beschreibung:
Dieses Projekt entstand aus dem powermeter Projekt. Es verbindet die Überwachung des Stromverbrauches und die Kontrolle der Stromverteilung.

Verbrauchsmessung

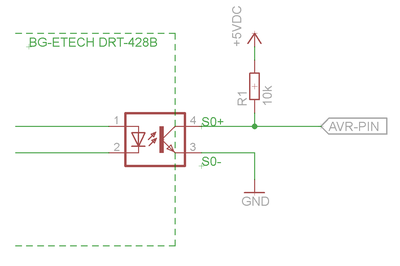

Wir werden unsern Stromverbrauch messen & loggen. Zum Einsatz kommt ein S0 Schnittstelle (Nein nicht S0 Bus von der ISDN Anlage ;-))

Controllerboard

Projekt History

  • 09.08.2011: Es wurden erste Versuche unternommen die S0 Schnittstelle auszuwerten. Leider erfolglos.
  • 30.08.2011: Nach dem sich herausgestellt hat das die Drähte einfach verkehrt herum angeschlossen waren hat man auf dem Oszi nun saubere Pulse gesehen.
  • 04.10.2011: Nach einigem hin und her bin ich zu dem Schluss gekommen, das ein Arduino Ethernet Board billiger kommt als ein kompletter Eigenbau. Gesagt, getan. Board ist hier, Prototyp des Shields ist fertig. Fehlt nur noch der Code.

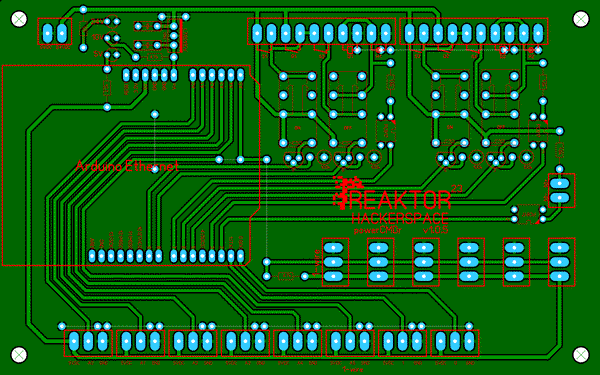

  • 30.10.2012: Da der Prototyp nie mit code belebt wurde und sowieso eine geätzte Platine her musste, wurde heute eben diese Platine geätzt.

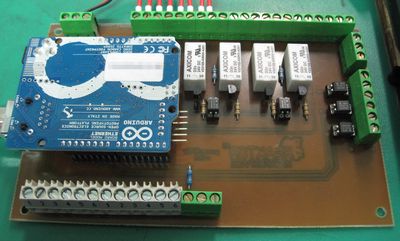

  • 06.11.2012: Die fertig bestückte Platine ist komplett und die Basisfunktionen sind im Tischaufbau getestet. Nun soll die Platine noch in die Plastikbox die momentan die Schützsteuerung beherbergt eingebaut werden.

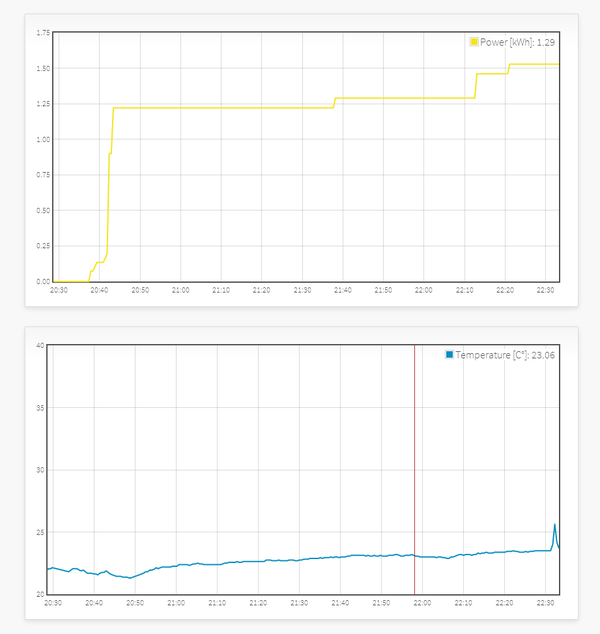

  • 22.04.2014: *Pust* *Entstaub*, Neuer code für das Arduino Rthernet ist geschrieben und zu 75% fertig. Eine Webapplication ist auch in der mache um einerseits verschiedenen Messwerte zu loggen, als diese auch in visuell ansprechender Form darzustellen.

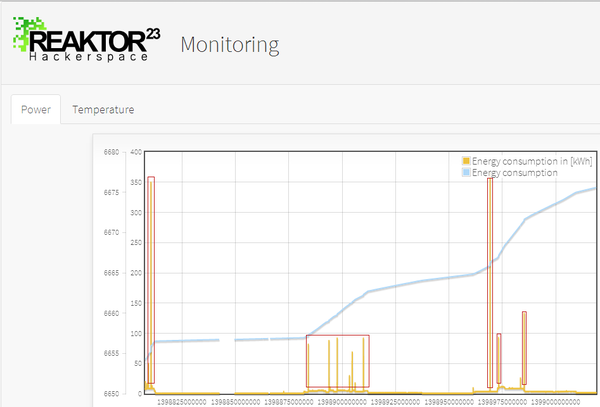

  • 01.05.2014: Das System läuft soweit, leider kommt es ab und zu zu seltsamen Ausschlägen bei den den gezählten S0 Pulsen.
  • 13.05.2014: Die Platine wurde nochmal überarbeitet und ein Prototyp bei pcb-devboards bestellt.

Dokumentation

Version 1.0.5

  • A0: Reserve Klemme 5V-A0-GND
  • A1: Reserve Klemme 5V-A1-GND
  • A2: Reserve Klemme 5V-A2-GND
  • A3: Reserve Klemme 5V-A3-GND
  • A4: Reserve Klemme 5V-A4-GND
  • A5: Reserve Klemme 5V-A5-GND und 6x 1-wire Klemmen, per Brücke wählbar
  • 0: Reserve Klemme 5V-0-GND
  • 1: Reserve Klemme 5V-1-GND
  • 2: S0 Interface (INT0)
  • 3: Schützkreis #2 Status
  • 4: N.C.
  • 5: Schützkreis #2 AUS
  • 6: Schützkreis #2 EIN
  • 7: Schützkreis #1 Status
  • 8: Schützkreis #1 AUS
  • 9: Schützkreis #1 EIN
  • 10: N.C.
  • 11: N.C.
  • 12: N.C.
  • 13: N.C.
