Flipdot

by Bouni -

Ansteuerung

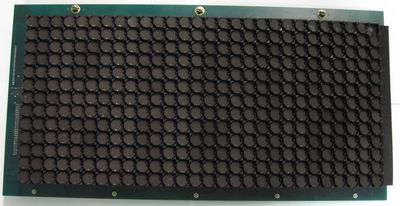

Auf der Platine ist bereits ein FP2800 verbaut, und alle Zeilen sind mit Hilfe des PCB auf diesen verdrahtet. Der andere Anschluss jedes Pixels ist mit 2 Dioden auf je eine Leiterbahn verbunden die die Spalten miteinander verbinden.

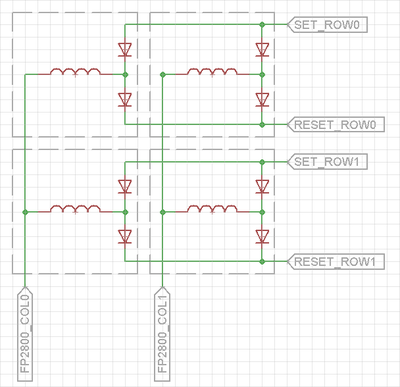

Dieses Bild soll anhand von 4 Pixeln verdeutlichen wie die Matrix verschalten ist.

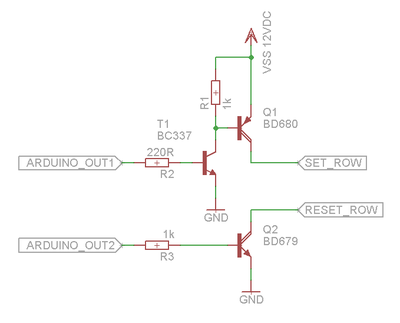

Dies ist die Transistorschaltung die wir momentan zum schalten der Reihen einsetzen.

Bilder

Videos

Datenblätter
